产品简介：

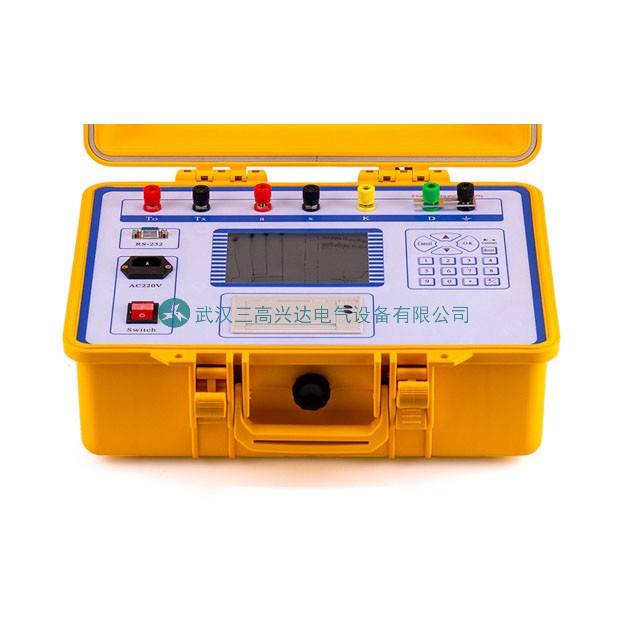

WA9051智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。
产品别称：互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪
产品特点：
1.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用。
2.全中文操作界面，界面美观。
3.百分表、比差、角差直接显示，方便用户观测。
4.自动判断极性错误，变比错误。
5.上位机软件具有虚拟仪器开放功能。彻底解决S级测量问题。自动切换量程。
6.功耗：＜15VA(不带微型打印机)；＜25VA(带微型打印机)
7.谐波抑制比：＞40db
产品参数：
设备使用环境 | 温度：5℃～40℃ | 相对湿度：<80%(25℃时) |
海拔高度：<2500m | ||
电源频率：50Hz±0.5Hz | 电源电压：220V±5V | |
测量范围 | 同相分量(%)：0.0001～200.0 | 分辨率：0.0001 |
正交分量(分)：0.001～700.0 | 分辨率：0.001 | |
阻抗(Ω)：0.0001～20.0 | 分辨率：0.0001 | |
导纳(ms)：0.0001～20.0 | 分辨率：0.0001 | |
基本误差 | 同相分量 | ΔX=±(X×2%＋Y×2%)±Dx(有1级可选) |
正交分量 | ΔY=±(X×2%＋Y×2%)±Dy(有1级可选) | |
"X"、"Y"——仪器的显示值 | ||
"Dx,Dy"——仪器的量化误差 | ||
Dx=2，Dy=5 | ||
百分表 | 2级(有1级可选) | |
工作范围 | 电流 | (1%～149%)In (In =5A) |
(5%～149%)In (In =1A) | ||
电压 | (5%～149%)Un (Un =100V，150V，100V/) | |
(5%～149%)Un (Un =100V/3) | ||
工作负荷 | 电流 | TO对TX＜0.12Ω cosΦ=1 |
电压 | a对x＜0.25VA (100V) | |
极性错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示。 | |
注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流(电压)，以免烧坏仪器。 | ||
变比错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。 | |
绝缘和耐压试验及说明 | 端子TX端子相通 | |
电源插座对外壳能承受1.5kV，1min耐压 | ||
