产品简介：

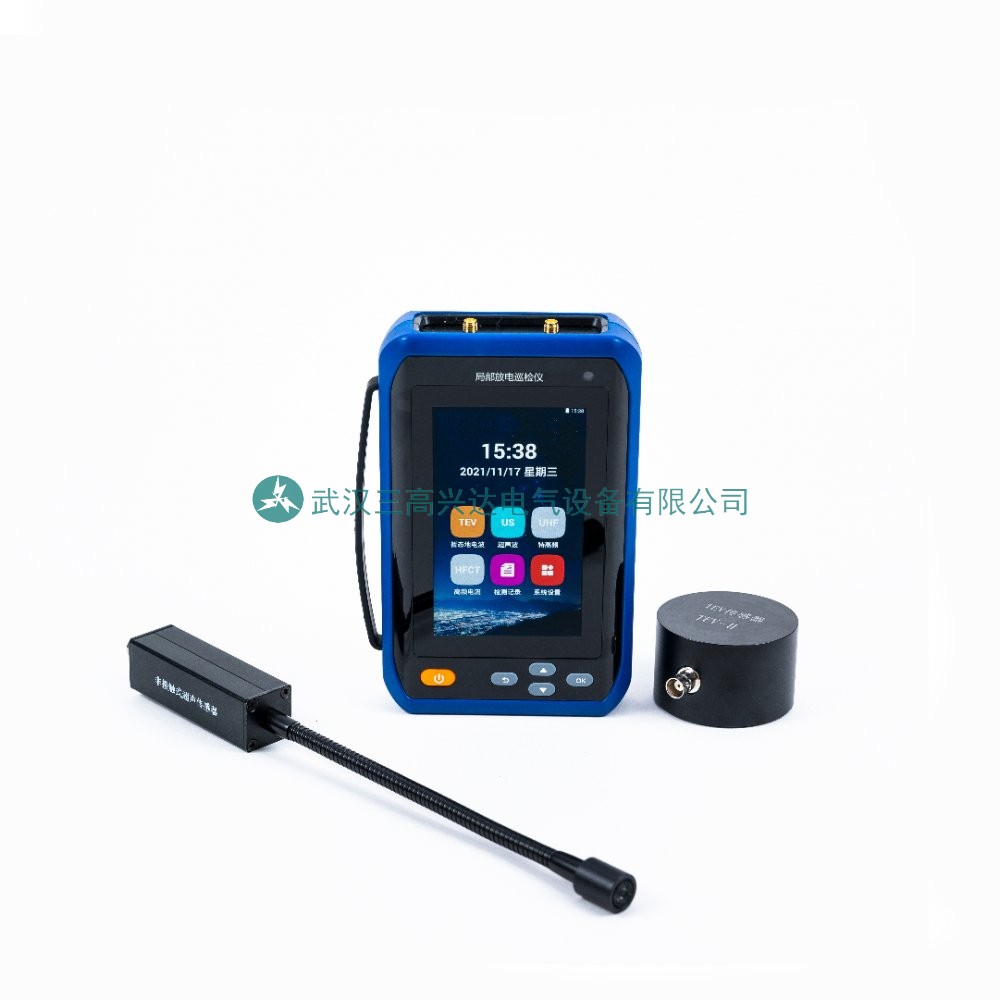

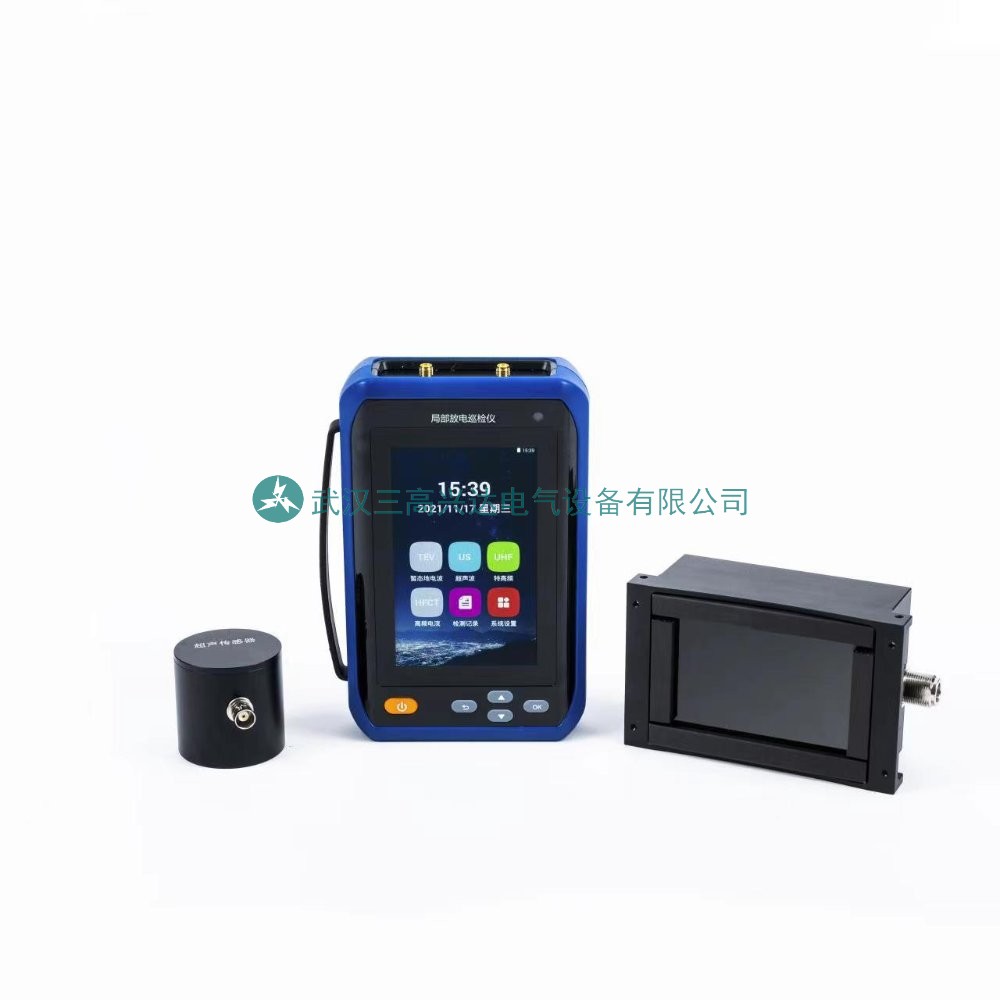

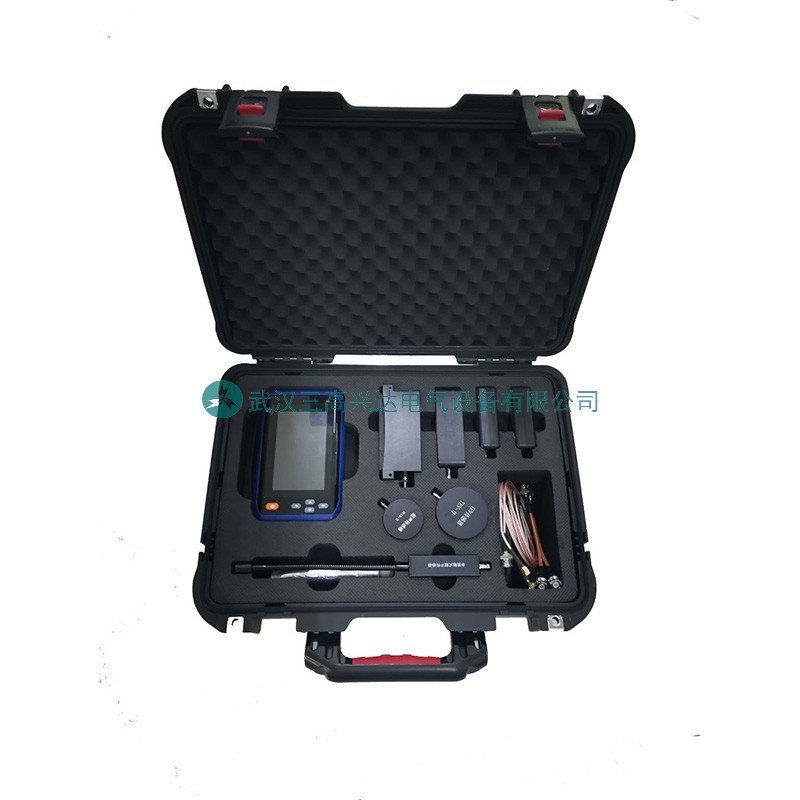

WAJF201局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。
产品别称：开关柜局部放电巡检仪、GIS局部放电巡检仪、变压器局部放电巡检仪、电缆局部放电巡检仪、架空线路放电巡检仪、局部放电检测仪、超声波局部放电检测仪、局部放电测试仪、局放仪、局放检测仪
产品特点：
1.配置不同传感器可对高压电气设备的局部放电检测。
2.提供时域波形、可对多种放电图谱，放电类型进行分析。
3.人性化的人机界面方便不同设备的数据管理。
4.配有超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器。
5.采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更方便。
产品参数：
可检测通道数 | 3通道： 1个TEV， 1个US， 1个CT（无线，选配） |
采样精度 | 12bit |
同步方式 | 内同步，外同步，光同步 |
TEV | |
检测带宽 | 3M-100MHz |
测量范围 | 0～60dB |
测量误差 | ±2dB |
分辨率 | 1dB |
周期脉冲数 | 720个 |
脉冲频率 | 10Hz |
输出接口 | 标准SMA连接主机 |
非接触US | |
中心频率 | 40kHz |
分辨率 | 0.1uV |
精度 | ±0.1uV |
测量范围 | 0.5uV～1mV |
输出接口 | 标准SMA连接主机 |
接触US | |
频率范围 | 20kHz～300kHz |
输出阻抗 | 50Ω |
检测灵敏度 | 0.1mV |
测量范围 | 0.1mV～1V |
输出接口 | 标准SMA连接主机 |
CT（选配） | |
检测带宽 | 1M-30MHz |
传输阻抗 | >5mV/mA(10MHz) |
输出阻抗 | 50Ω |
测量范围 | -20~80dB |
测量误差 | ±1dB |
输出接口 | BNC接口-信号调理单元，无线连接主机 |
硬件 | |
显示屏 | 5.0寸TFT真彩色液晶显示屏 |
分辨率 | 800×480 |
操作 | 触摸/按键 |
存储 | TF卡 |
接口 | 3.5mm立体声耳机插孔 |
电源 | DC-12V/2A直流电源 |
扩展功能 | USB-TypeC/500万摄像头/RFID/WIFI/蓝牙 |
电源 | |
内部电源 | 电池供电（4800mAH 7.4V） |
正常工作时间 | 约7小时，充满时间约3小时 |
尺寸 | |
长×宽×高 | 235mm×133mm×48mm |
重量 | 0.85kg |
环境 | |
使用环境温度 | -20℃～50℃ |
存储环境温度 | -40℃～70℃ |
湿度 | 10%-90%（非冷凝） |
海拔高度 | ≤3000m |
