产品简介:

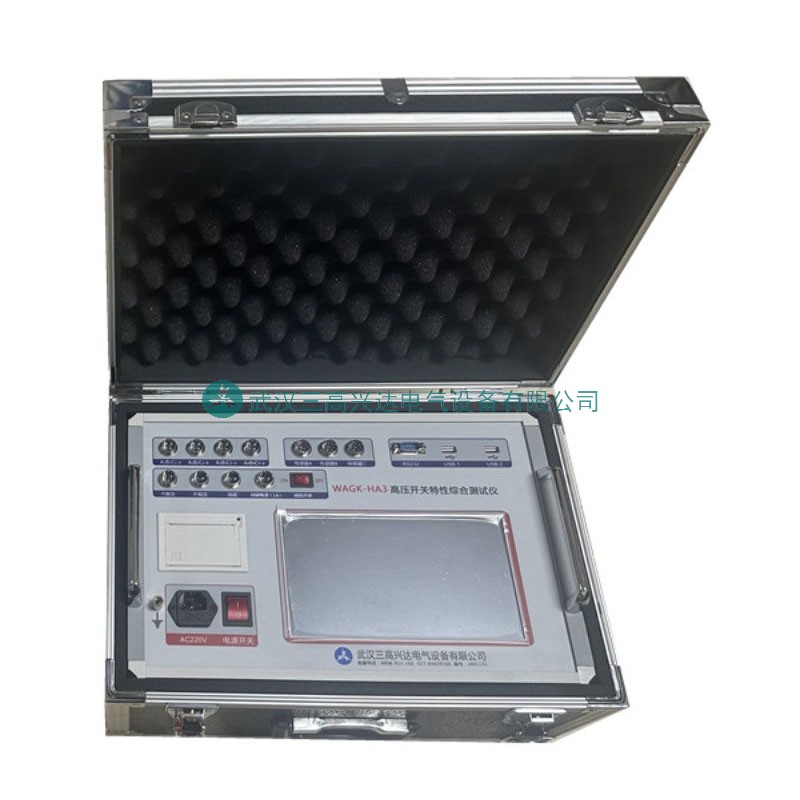

高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。 WAGK-HA3高压开关特性综合测试仪可对各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪
产品特点:

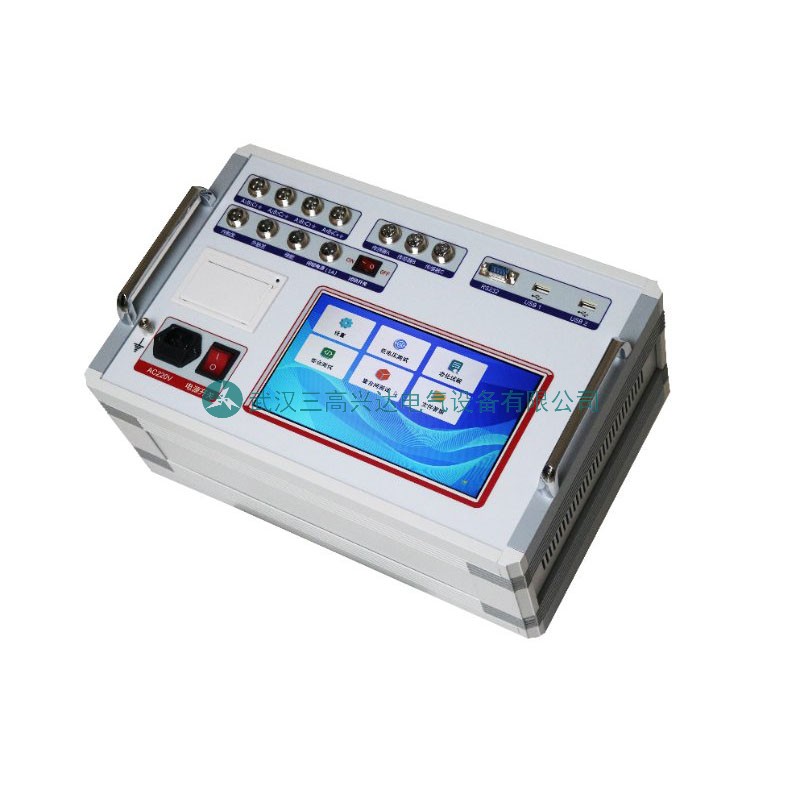

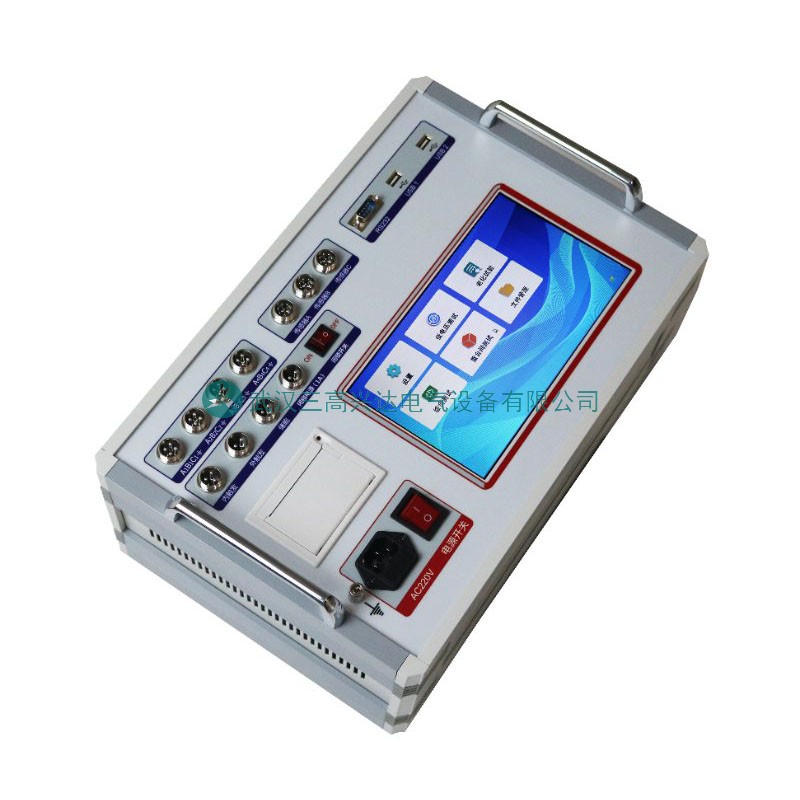

1.本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。9寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
2.高速热敏打印机,方便现场打印测试数据。
3.机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC6~270V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4.配备直线传感器、旋转传感器、万能传感器、激光传感器(选配)以及支架、专用固定多功能接头,安装极为方便,简捷。
5.适用于国内外生产的各种型号的SF6开关、GIS组合电器、真空开关、油开关。
6.开关动作一次,得到所有数据及图形,测试数据和图形同屏显示,速度可进行再计算,无需再测试。
7.主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8.配备2个USB接口,可接鼠标操作仪器,可直接把数据保存到U盘,上传到计算机进行分析、保存。RS232接口联机操作(选配)、WIFI操作(选配)。
9.同时可测12路金属触头断口、6路主断口和6路辅助断口、3路速度。
10.内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
11.内部抗干扰电路可满足500KV变电站内可靠使用。
12.可选配增加:双端接地测试功能、石墨开关测试功能。
产品参数:
时间测量 | 不同期测试范围:1ms~99ms,分辨率:0.01ms; 内触发测试范围:1ms~999ms,分辨率:0.01ms, 1000ms~9999ms,分辨率:0.1ms 10000ms~200000ms分辨率:1ms 外触发测试范围:0.01ms~200s 在1000ms以内准确率:0.05%±0.1ms |
测速范围 | 0.1mm传感器 0.01~25.00m/s, 345°角度传感器 0.01~25.00m/s 激光传感器0.01~15.00m/s。(选配) |
行程测量范围 | 直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm 旋转传感器:345о,测量范围:0-1000mm,分辨率:0.08о 加速度传感器测量范围:0-300mm,分辨率:0.1mm |
线圈电流 | 20A,分辨率:0.01A |
线圈电阻测量范围 | 0~2000Ω,分辨率:0.01Ω |
仪器电源 | AC220V ± 10%;50Hz ± 10% |
直流电源输出 | DC6~270V连续可调 DC24V≤15A(短时) DC220V≤ 20A(短时) |
外触发触发电压 | AC/DC10-300V,电流≤120A |
隔离开关测量范围 | 电压输出:DC6~270V(可调) 电源输出时间:0.01-20秒(可设置) 断口信号最大采集时间为200秒 可测断口合、分闸时间、三相不同期、弹跳时间及次数 |
主机体积 | 400×263×175mm |
使用环境 | 20℃~+50℃ 湿度:≤90% |
