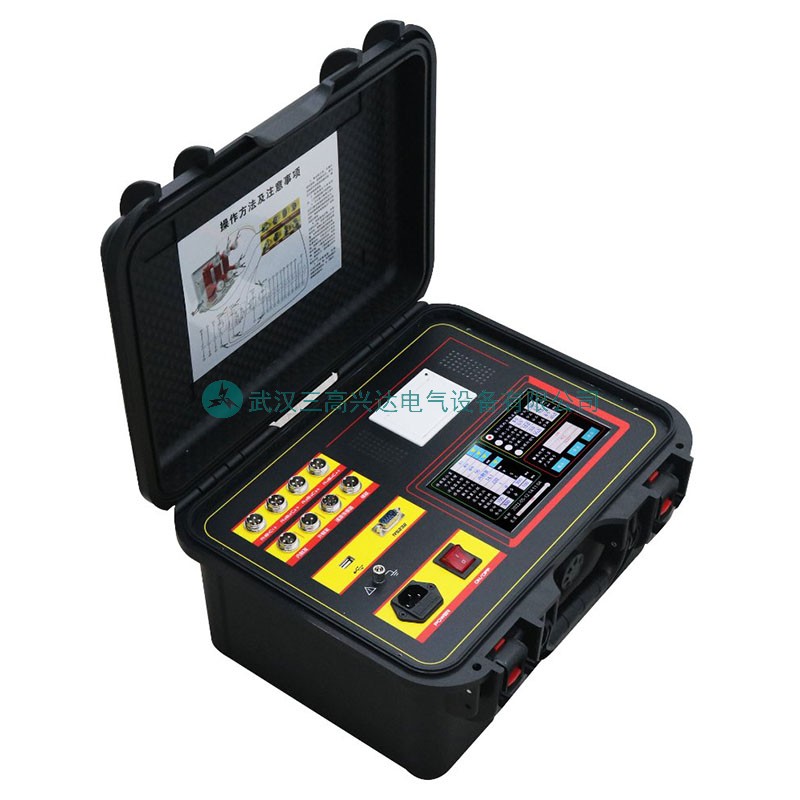

WAGK-I高压开关机械特性测试仪

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器

联系我们
027-84639166

产品详情

产品简介:

      高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

WAGK-I高压开关机械特性测试仪适应各种高压开关动作特性测试的需要,能够测量各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、操作简单、体积小、重量轻、外观美等优点。



产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关参数测试仪



产品特点:

1.时间:12个断口的固有分、合闸时间,同相同期、相间同期。

2.重合闸:每断口的合-分,分-合,分-合-分;过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

3.弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

4.速度:刚分、刚合速度,最大速度,时间-行程特性曲线。

5.行程:总行程,开距,超行程,过冲行程,反弹幅值。

6.电流:分、合闸线圈的分、合闸电流值、电流波形图。

7.动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。



产品参数:

使用环境

输入电源

220V±10% 50Hz±10%

大气压力

86~106kpa ℃

温度

-10~45℃

湿度

≤80%RH

安全性能

绝缘电阻

>2MΩ

介电强度

电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧

基本参数

时间

量程:16000.0ms,分辨率:0.1ms

误差:①200ms以内,0.1ms±1个字

②200ms以上,±2%

③同期,±0.1ms

速度

量程:20.00m/s,分辨率0.01m/s

误差:①0~2m/s以内,±0.1m/s±1个字

②2m/s以上,±0.2m/s

行程

真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm

SF6断路器:量程:300.0mm,分辨率:0.1mm,误差:±2mm

少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm

电流

量程:20.00A ,分辨率:0.01A

断口类型

12路金属断口

输出电源

DC30~250V数字可调/20A(瞬时工作)

尺寸及质量

主机:360×290×280mm ; 6kg

附件:370mm×280mm×220mm ; 9kg
