产品简介:

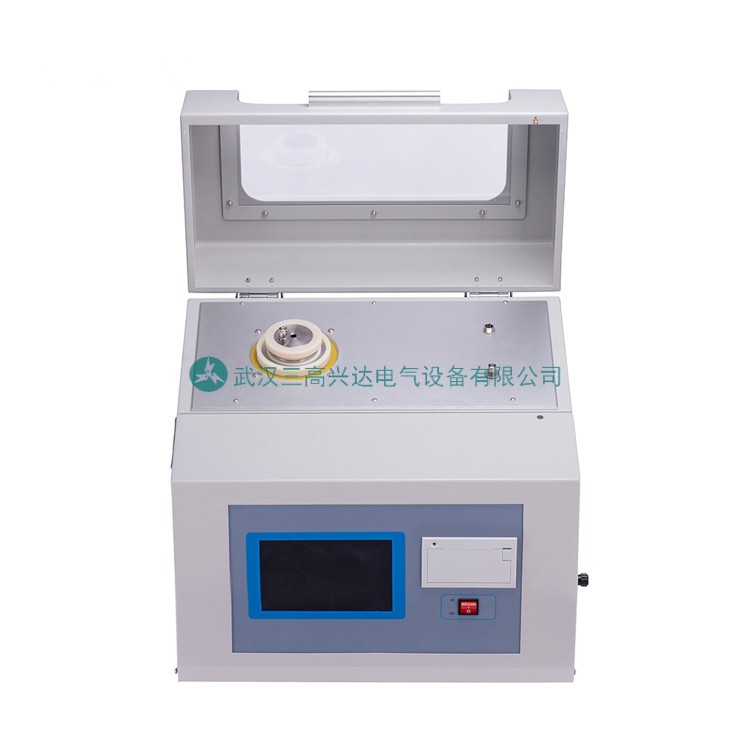

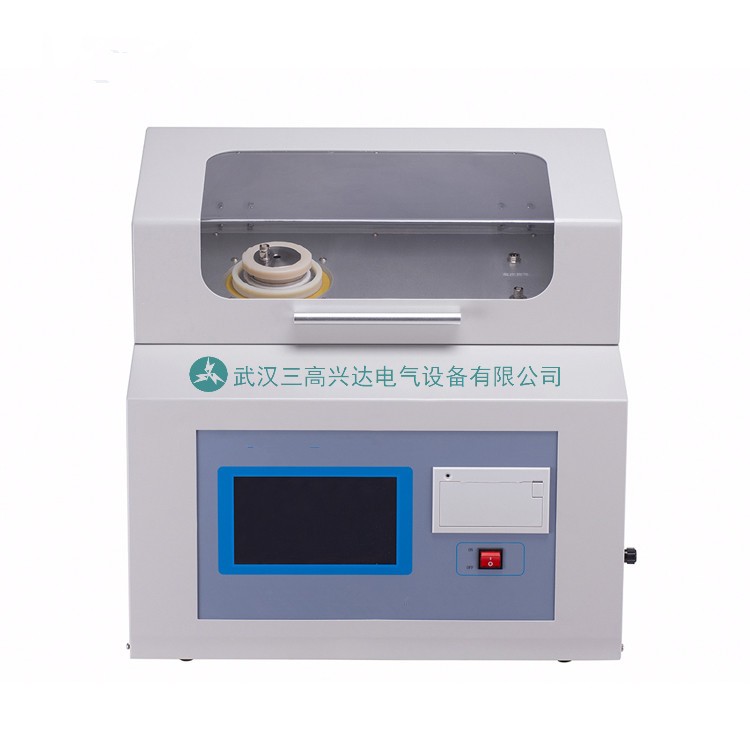

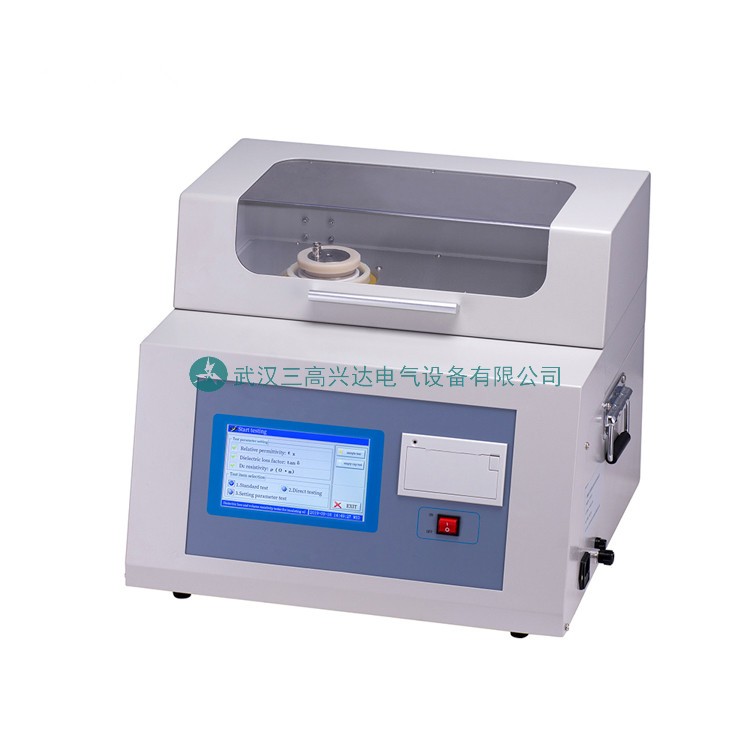

WAYJS311绝缘油介质损耗体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的仪器。WAYJS311内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了高频感应加热方式,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度、湿度等影响,保证仪器长时间使用后仍然精度一致。
产品别称:油介质损耗测试仪、绝缘油介质损耗测试仪、油介损测试仪、绝缘油介损测试仪
产品特点:
1.全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。
2.采用中频感应加热,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
3.内含标准电容器,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
4.大屏幕彩色触摸屏,人机对话方便,操作简洁明了,一目了然。
5.具有开盖断高压,油杯高低压电极短路等温馨提示,消除安全隐患,确保操作人员的人身安全和设备的正常运行。
6.自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
7.自动存储测量数据,可存储100组测量数据。
8.具有空电极杯校准功能。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。
产品参数:
测试电压范围 | 0~2000VAC,0~500VDC |
测试温度范围 | 室温~120℃ |
介质损耗因数测试范围 | 0.00001~100 |
电阻率测量范围 | 2.5MΩ·m~100TΩ·m |
相对电容率测试范围 | 0~40 |
电容测试范围 | 50pF~200pF |
测量精度-介质损耗因数 | ±(示值×0.5%+0.0001) |
电容 | ±(示值×0.5%+0.1pF) |
相对电容率 | ±(示值×0.5%+0.1) |
直流电阻率 | ±10%示值 |
介损值分辨率 | 0.00001 |
电阻率分辨率 | 0.001MΩ·m |
电容值分辨率 | 0.01pF |
相对电容率 | 0.001 |
功率 | 500W |
尺寸 | 470×425×385mm3 |
重量 | 22kg |
