产品简介:
变频串联谐振交流耐压试验装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

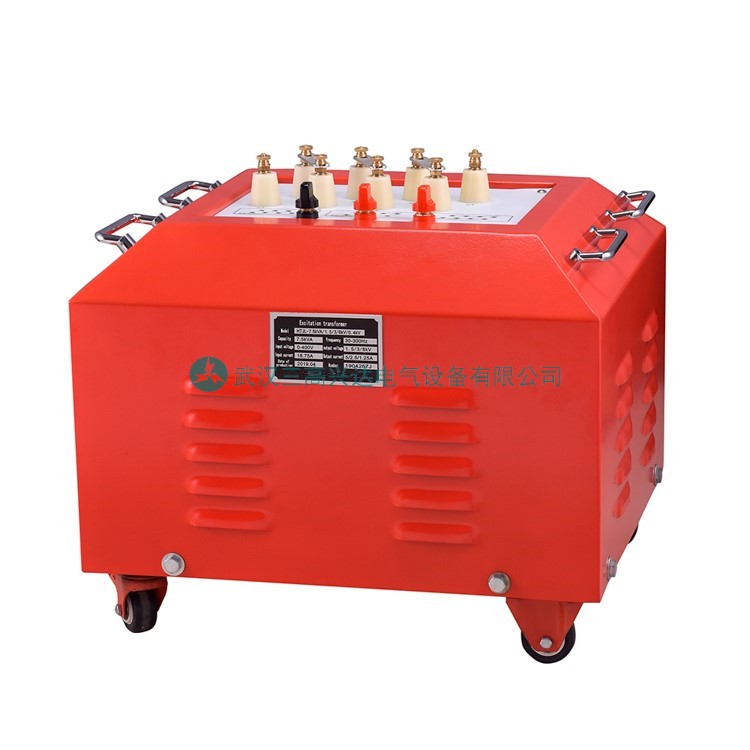

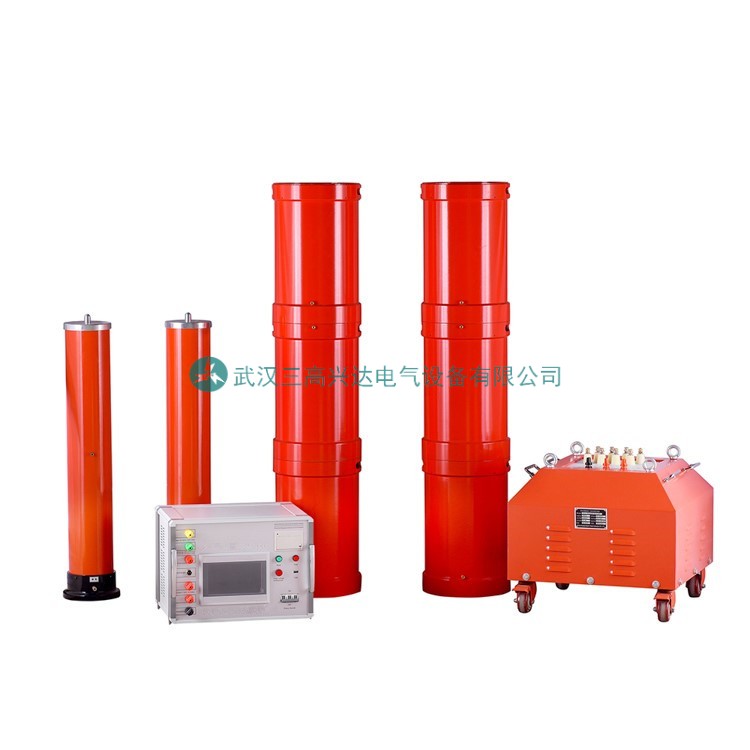

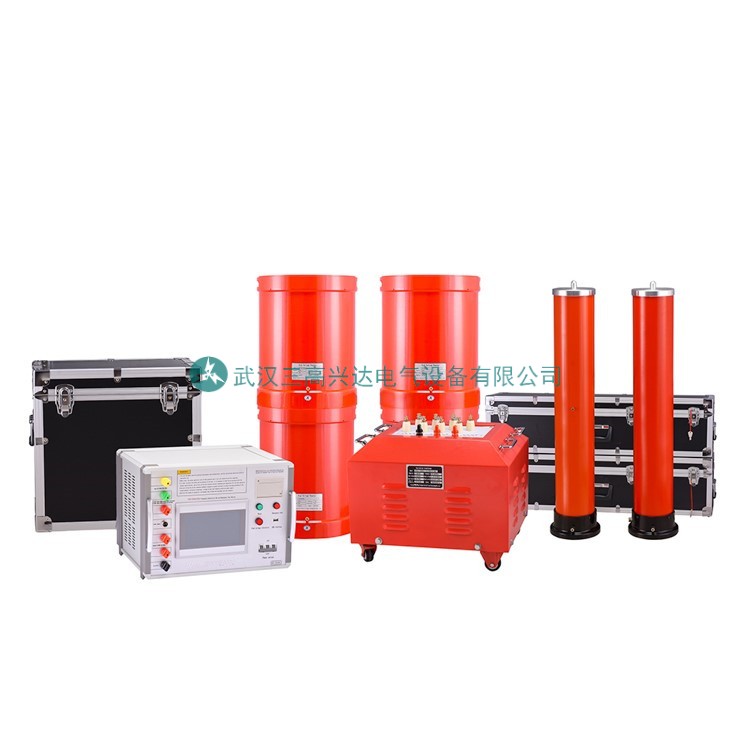

变频串联谐振交流耐压试验装置主要由:变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。
变频串联谐振交流耐压试验装置在电力系统中应用的优点:
1、所需电源容量减少。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。
产品别称:交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置
产品特点:
1.35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生。
2.本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运。
3.电源采用220V单相电源或380V三相电源,方便现场取电。
4.电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
5.110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车。
6.操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。
7.系统内置串联谐振参数计算器,可计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。
额定输出电压 | 0~220kV(AC有效值)及以下 |
输出频率 | 30~300Hz |
谐振电压波形 | 纯正弦波,波形畸变率≤1.0% |
满负载工作时间 | 连续工作时间60min |
系统品质因素 | 负载下≥20 |
频率调节细度 | 0.1Hz |
不稳定度 | ≤0.01% |
工作电源 | 单相220V或三相380V±10%,工频50Hz±5% |
产品参数:
产品型号名称 | 产品基本配置 | ||||
控制箱 | 电抗器 (干式) | 励磁变压器 (干式) | 分压器 | 适用对象 | |
WABP-44/22 | 2.5kW | 1A/22KV二台 | 2.5KVA/1KV | 25kV | 10kV电缆≤1KM(300m㎡) |
WABP-88/22 | 4kW | 2A/22kV二台 | 4kVA/1kV | 25kV | 10kV电缆≤2KM(300m㎡) |
WABP-132/22 | 6kW | 2A/22kV三台 | 6kVA/1/3kV | 70kV | 10kV电缆≤3KM(300m㎡) 35kV电缆≤0.7KM(300m㎡) |
WABP-330/22 | 15kW | 2.5A/22KV六台 | 15kVA/1/3kV | 100kV | 10kV电缆≤8KM(300m㎡) 35kV电缆≤2KM(300m㎡) |
可根据用户实际情况量身定制解决方案 |
